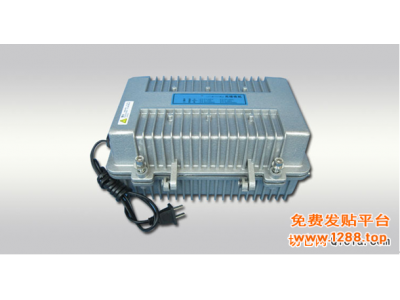

供应二路输出双向野外型光接收机

二路输出双向野外型光接收机SR-8702一、光接收机产品简介 CATV光接收机：是接收上一级传输的有线电视信号，是光纤转换射频的产品接收机，接收机波长在1100～1600nm均可以接收（可以接收1310nm、1550nm光发射机信号）。线路优化设计，SMT工艺生产，优化整机信号通道，光电信号传输更流畅。SR-8702野外型光接收机是【数视宝】公司凭借多年经验成功开发有线电视HFC网光前传输设备的先进经验，而开发生产的双向接入点设备；主要用于电视图像信号、数字电视信号、电话语音信号和数据（或压缩数据）信号的远距离光纤传输。本产品选料讲究，结构合理，工艺先进，选用了高灵敏PINk光检波器和进口PHILIPS或MOTOROLA射频放大模，确保整机优异的性能指标和极高的性价比。二、光接收机性能特点 1、本接收机光电转换部分选用PHILIPS. PHOTON或E-O高灵敏度PIN光电组合件，射频前级放大电路采用进口PHILIPS或MOTOROLA低噪声推挽放大模块，输出级采用进口PHILIPS或MOTOROLA功率增放大模块。（也可根据用户要求，选用砷化镓放大模块。）2、内置插件式（预留）反向回传光发射组件，可方便地开通反向回传通道。3、插件式双工滤波器，插件式可调均衡器、可调衰减器，插件式输出分支器，四阶光功率指示，科学合理的在线检测口，使工程调试方便。4、 铸铝防水外壳，高可靠性的开关电源，严密的防雷击系统，增加抗雷击能力，确保了设备能在野外恶劣环境中长期稳定工作。5、采用标准光接接口，可选用FC/APC或FC/PC或SC/APC或SC/PC或ST等，两路RF输出，可选用插件式分支或分配输出。6、接收光功率-7～+3(可选配超低光功率接收)，采用分级-5～+2，LED显示光功率参数。7、内置EQ均衡器、ATT增益可调节，两组OUT输出-RF TEST -30db检测口，回传-20db测试口，回传-30db测试口。8、采用独立宽线性开关电源AC50～245V，*大功率：35W，输出DC24V/1.4A，具有效率高、稳压特性好；采用汽车保险丝，避免误操作烧坏光机或其它设备。9、采用铝合金挂脚，可方便固定悬挂野外铁丝上，也可方便悬挂墙上，安装更方便。三、光接收机典型应用野外型光接收机是构建大中型电视台、广播站、小区楼宇、等有线电视HFC网的首选产品之一。四、光接收机产品分类按产品分类：野外型光接收机、室内型光接收机、标准机架式光接收机、楼栋型光接收机、迷你型光接收机、用户型光接收机、网管应答器型光接收机等；按路数分类：常见为2路光接收机、4路光接收机。光接收机还分为模拟光接收机和数字光接收机两种；按供电方式又可分为220V供电和60V供电光接收机（60V供电常用于广播站）。五、光接收使用注意事项1、光纤采用APC或PC头有光输出，检修时，应避免光输出头对准人的眼睛，防止光对人眼的伤害，可用手机摄像机功能对准光源来检查。2、光连接头应避免灰尘，连接之前应用无水酒精清洗。3、如电压波动较大的地方，应加装交流稳压器或UPS。4、输出端没有全部使用时，没使用端应加装75Ω假负载。5、野外型光接收机外壳一定要锁紧，防止雨水浸入、导致短路。6、安装光接收机的地方要有防雷设施，外壳要接地良好，更好保护传输系统。东莞数视宝电子设备有限公司 东莞销售经营部Dongguan City Suspo Electronic Technology Co., Ltd.地址：广东省东莞市莞樟大道6号鸿怡大厦B座7楼联系人:黄小姐手 机:189 2685 5349 电 话: 0769-89003263 传真:0769-89003263 商务QQ: 1147498913 邮箱：1147498913@qq.com 网址：http://www.suspo.com.cn六、光接收机技术参数项 目 单位 技 术 参 数SR-7502/SR-8702正 向 光 接 收 部 分光 学 参 数接收光功率 dBm -7～ +3建议使用范围 dBm -3～ +1光反射损耗 dB > 45光接收波长 nm 1100 ～1600光连接器类型 FC/APC、SC/APC或由用户指定光纤类型 单 模链 路 性 能载噪比（C/N） dB ≥51载波组合三阶差拍比（C/CTB） dB ≥65载波组合二阶差拍比（C/CSO） dB ≥60射 频 参 数频率范围 MHz 45～750/863或87～750/863带内平坦度 dB ±0.5(45～550 MHz)；±0.75（550～750/862 MHz）标称输出电平 dBμV ≥92～96*大输出电平 dBμV ≥108～116输出反射损耗 dB ≥16(45～550 MHz)；≥14（550～750/862 MHz）输出阻抗 Ω 75反 向 光 发 射 部 分光 学 参 数光发射波长 nm 1310±10激光器类型 FP或DFB激光器输出光功率 mW 1～ 3光连接器类型 FC/APC、SC/APC或由用户指定射 频 参 数频率范围 MHz 5～30/65（或由用户指定）带内平坦度 dB ±1输入电平 dBμV 85～90输入反射损耗 dB ≥16输出阻抗 Ω 75一 般 特 性电源电压 V A：AC 130～245；B：AC 30～90（50Hz）工作温度 ℃ -40～60储存温度 ℃ -40～65相对湿度 % *大95%无冷凝整机功耗 W ≤35重量 Kg 净重3、毛重3.2外形尺寸 mm 290（L）* 215（W）* 135（H）七、测试说明本光接收机设备技术参数是参照GY/T143-20000《有线电视系统调幅激光发送机与接收机入网技术条件和测量方法》规定的测试方法，并在以下测试条件下测得结果：1、 下行光接收部分：采用10km标准光纤和标准光发射机组成测试链路，在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL/D模拟RF电视频道信号，在550～863MHz频率范围内传送数字QAM调制信号，数字调制信号的电平（8MHz带宽内）比模拟信号的载波电平低10db,光接收机的输入光功率为-1dB时，带10dB输出斜率时，测量载波组合三阶差拍比（CTB）、载波组合二阶差拍比（CSO）及载噪比（C/N）；2、 上行光射机部分：链路平坦度和噪声功率比动态范围均为上行光发送机与上行光接收机等组成链路指标。
