装置的执行标准为：GB 3836-2010《爆炸性气体环境用电气设备》、Q/HK001-2021《矿用自动喷雾降尘装置》。
二、ZP127矿用自动喷雾降尘装置（支架烟温控防灭火报警装置）组成
装置主要由主控箱1台、电动球阀1台，烟雾传感器1台、温度传感器1台、声光报警器1台、遥控器1只、水幕（带过滤器）2套组成。
三、型号命名
1、矿用自动喷雾降尘装置
ZP127
电源电压，127V
装置类产品
四、主要技术参数
1、主控箱电源额定电压：127VAC；
2、主控箱电源电压变化范围:标称值的80%-120%；
3、主控箱本安输出电压：12VDC；
4、主控箱本安大输出电流：0.65A；
5、电动球阀动作额定电压：12VDC；
6、电动球阀水压适用范围：0.2MPa～7.0 Mpa；
7、传感器工作额定电压：12VDC；
8、传感器输出信号：3V/DC≤高电平≤12VDC；0V/DC≤低电平≤1VDC；
9、装置主控箱信号输入：高电平≥6.0V,低电平≤0.5V；
10、动作控制时间：5s～1200s可调，误差±2s；
11、开启喷雾的超温超烟值：可以任意设定(利用电路中的电位器)调整；
12、报警方式：警示语音和红色灯光闪烁报警；
13、电动球阀适用水压：0.2～7.0Mpa；
14、保护方式：双重过压、过流保护；
15、工作方式：连续。
五、适用环境
装置在下列环境可以正常工作：
1. 环境温度：0℃～+40℃；
2. 相对湿度：≤95%（+25℃）；
3. 大气压： 80KPa ～ 106KPa；
4. 含有瓦斯和煤尘爆炸危险的煤矿井下；
5. 无破坏金属和绝缘材料的腐蚀性气体的场所；
6. 无剧烈振动、冲击的场所，但能承受峰值加速度为500m/s2的振动。
六、安全使用须知
1、安装使用本产品，请首先阅读使用说明书。
2、严禁该产品在井下带电开盖！
3、严禁与其他未经防爆联检的设备连接！
4、维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！
5、通电使用前，请检查电源电压与产品工作电压是否相符。
6、安装本机应注意装置的电源进线、电动球阀、各传感器的进出线以及接线方法是否正确，并应注意工作模式与延时时间是否与所选配的传感器配合适当、是否与工作条件和作业环境所要求的一致。
7、安装维修时应注意防止失爆（注意不要损伤主机的隔爆面、盖板要紧固、不得丢失引入装置中的密封圈，注意按照防爆要求拧紧接线螺母）！
七、装置主控制系统简介
1. 主控箱面板显示功能
主控箱上盖安装有液晶显示屏，就目前的工作模式、传感器和电动球阀的工作状态能直观的在液晶显示屏上显示。通过观察液晶屏所显示的内容，能及时了解装置的工作状态及配接设备的工作状态。
2.本安电源过电流、过电压双重保护功能。
八、控制主板接线图（见图1）
图1 主控箱主板接线图
接线方法：温度传感器工作电源的正负极分别接主控板的+12V、GND、输出 K+信号线接主板的 K3，烟雾传感器工作电源的正负极分别接主控板的+12V、GND、输出 K+信号线接主板的 K4，电动球阀工作电源接主控板的+15 V 和 GND，信号控制接 QF1， 127V 电源与主控箱 127V 输入端可靠连接,注意主控箱的内外壳体必须良好接地。声光报警器的正负极分别接到主板+12V、GND上、输入线分别接到主板COM、和NO上。声光报警器需要4*1电缆，其它设备需要3*1.5电缆连接。
九、ZP127矿用自动喷雾降尘装置（支架烟温控防灭火报警装置）介绍
实现功能：功能一、可设定在某工作日或某天内或某几天内、某个时段或多个时段(每天可不多于 20 个时间段)的喷雾(洒水)；功能二、在设定的时间段外，烟雾温度两种传感器探测到超烟、超温信号时喷雾(洒水)。
主要用于井下综采液压支架防火、灭火；防易燃易爆气体燃烧引发事故。主要设备：主控箱1台、烟雾传感器1台、温度传感器1台、遥控器1只、电动球阀1台、声光报警器1台、水幕2套。
工作原理：在设定的时间段内自动喷雾洒水（可以任意设定某工作日或某天内或某几天内、某个时段或多个时段(每天可不多于 20 个时间段)的喷雾(洒水)，设置方法见后面的《附录一：微电脑时控的设置方法》；利用烟雾、温度传感器监控环境及隐患区域中的火情及环境温度，当有烟雾发生或环境温度超温，有发火迹象时，装置自动开启水幕进行灭火，并有声光警示，直到火情解除便自动关闭水幕。当温度传感器、烟雾传感器有任一台动作或同时动作时，主控箱立即控制球阀开启喷雾降温防灭火。传感器的灵敏度可利用电路中的电位器调整。

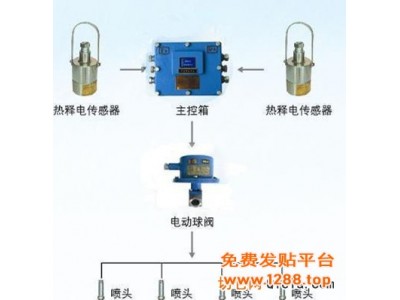

装置安装示意图：
十、安装与使用
装置的安装和使用比较简单、方便。用户只要根据现场供水干管、供电系统实际情况安装主控箱、电动球阀、传感器、水幕等即可。主控箱和电动球阀、传感器之间的电源，必须严格按照接线图进行连接，并仔细检查无误后送电，该装置系统就能正常工作。注意主控箱内、外必须接地！
十一、保养与维护注意事项
1、各种传感器应定期进行擦拭清理，特别是将热释光控传感器、光控传感器等传感器的透镜表面的煤尘擦洗干净，以保证探测距离。
2、产品在使用过程中，应定期检查装置工作是否正常；应定期清洗水质过滤器和喷头，应定期擦拭显示屏观察窗。
3、本系列装置使用与维护均有不同的要求，为了保证设备长期可靠的运行，应指定专职技术人员和电气安装工人负责它的技术工作，严禁其它人员安装或打开机壳。
十二、主要配件选配须知
电源保险管、电源变压器及两只限流电阻是主控制器的关键性部件，在选配部件时必须严格按照原型号规格、原生产厂家选配，建议直接到我厂配备。
十三、常见故障分析及故障排除
| 序号 | 故障原因 | 原因分析 | 解决办法 |
| 1 | 水幕停止 喷洒 | 供水干管无水 | 按水压要求恢复供水 |
| 水质过滤器或喷头完全堵塞 | 清冼水质过滤器或喷头 | ||
| 电动球阀有电但不动作 | 修理或更换电动球阀执行机构 | ||
| 有关传感器不正常工作 | 检修或更换传感器 | ||
| 主控电路不正常工作 | 检修或更换电路板 | ||
| 2 | 水幕长期喷洒 | 电源不正常，电动球阀无法正常工作 | 恢复正常供电 |
| 电动球阀损坏 | 检修或更换电动球阀 |
十四、订货须知
订货时请注明电源电压、防尘种类、使用地点及有关技术要求。
十五、开箱及检查
产品开箱检查应根据装箱单仔细核对箱内物品的名称、型号规格及数量，如有疑问，请与我公司售后服务部门联系。
十六、运输与贮存
包装好的产品适于公路、铁路、水路、航空运输。运输中要求防雨、防碰撞、防摔砸。产品应存放在通风良好和不含对产品有害气体的库房内。
附录一微电脑时控的设置方法
本装置上电之后，由于出厂设置的原因，进入某一个工作模式的工作状态页面，可能不是自己想要的工作的模式。根据当前环境需要，这时对工作模式，延时时间，传感器高低电平触发等参数需要重新设置，具体设置方法如下所述：
1、传感器高低电平触发方式设定：按“”键进入菜单页面1，如图所示:
K1、K2、K3、K4分别为四个传感器信号的输入端，按遥控面板上的数字键“1”，对K1进行设置，如图所示，“高电平”出现返白显示。这时按“”键或者“”
键选择“高电平”或者“低电平”，然后按“”键保存设置，对K1设置完毕。同样的操作方法对K2、K3、K4进行设置。唯一不同的是K2、K3、K4分别对应的数字键为“2”，“3”，“4”。
2、工作模式：上述方式设定完之后，然后按“”键或者“”键进入菜单页面2，如图所示:
这时按下遥控面板上的数字键“5”，进入工作模式选择页面，这时工作模式呈返白显示，然后通过按“”键或者“”键选择“定时大巷喷雾模式”，如图所示:
然后按“”键保存数据，系统自动切换到工作状态页面，如图所示:
输入状态显示K3、K4两个传感器的输入状态，当某个传感器有信号感应时，这时相应的状态会呈现返白显示。正常显示说明传感器无信号输出。
注意：凡防灭火装置，当有烟雾发生或环境温度超温，有发火迹象时，装置自动开启水幕进行灭火，直到火情解除便自动关闭水幕。因此严禁设置信号延时。
输出状态显示电动球阀的工作状态，返白显示表示球阀打开，同时也显示“开”，正常显示表示球阀关闭。
喷雾时间段设置
1、通电开机初始化之后，按遥控器“OK”键，出现输入有效电平定义菜单，如图所示：
按数字键，可以对相应的输入端子定义有效电平；按上升或者下降键，选择高电平有效还是低电平有效；按“OK”键确认，并退出设置。默认是高电平有效，本公司主控装置配套传感器，设置为高电平有效。一般不必要重新设置，默认即可。
2、在出现输入有效电平定义菜单之后，按上升键又出现如下菜单：
5-工作模式,6-节能模式，7-标准时间，8-恢复出厂设定值菜单。按压相应的数字键，可以进行相应选项设置。
按压数字键“5”进入工作模式设置。其中，在工作模式中提供了，9种工作模式，根据使用场合的需要，选择大巷定时喷雾工作模式。连续按压“OK”键，进入喷雾时间段选项设置。如图所示：
程序可设置20个时间段，可根据需要灵活设置，每个界面出现4个时间段设置，按遥控器上上升键或下降键可进行其他时间段的设置界面。选择相应的时间段按“OK”键，连续按压“OK”可依次设置打开喷雾时间和关断喷雾时间。
连续按压“OK”键，也可退出工作模式设置。
按压“6”数字键，进入节能模式设置。在节能模式中，有两个选项，“是”或者“否”，按压“OK”键选择。
按压“7”数字键，选择“标准时间”设置。进入标准时间设置，连续按压“OK”键，依次进入年、月、日、时、分、星期，可以进行分别设置。如图所示：
连续按压“OK”键，退出设置，进入当前设置工作模式主界面。如图所示：
延时时间设定：按“”键，这时延时状态“30”秒处出现返白显示，如图所示：
通过按“”键或者“”键对具体数值进行设置，数值范围为5S—1200S。数值设置完之后，按“”键保存设置，系统进入正常工作页面。切记，设置完之后一定要确保系统进入正常工作页面。
